PANASONIC松下锡膏印刷机
产品说明
1、功能概述
CCXPro20是款高速度&高精度的锡膏印刷机，重复精度±8μm，印刷精度±15μm，印刷生产循环周期共 7
秒。（不包括印刷锡膏和清洗）。CC+能处理 50mm × 50mm 到 510mm × 510mm 的 PCB 板及能满足 03015（公制）
、0.3pitch 等细间距的工艺要求。
2.锡膏印刷范围
1、SMT 工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：
03015（公制）、01005、 0201、 0402、 0603、 0805、 1206 等以及其他规格尺寸；
2、IC: 支持 SOP、TSOP、 TSSOP、 QFN 等封装，最小间距(Pitch) 0.3mm;
支持 BGA, CSP 封装，最小球径(Ball) 0.2mm;
3、应用范围
手机、通讯、液晶电视、机顶盒、家庭影院、车载电子、医疗电力设备、航天航空等产品/设备的生产
制造, 和一般电子产品的生产
3、印刷尺寸：50mm × 50mm - 510mm × 510mm;
4、PCB 规格：厚度 0.6mm - 6mm;
5、FPC 规格：厚度 0.6mm 以下(带治具)。
三、机器配置
1、可编程电控调整刮刀压力悬浮式刮刀印刷头:
1.1、可编程刮刀压力进行调整，压力控制准确;
1.2、前后刮刀压力独立调整, 确保因刮刀材质疲劳变形而产生压力的失衡，从而引起前后印刷的差
异性;
1.3、可编程电机控制刮刀与钢网分离速度及行程;
2、标准型不锈钢刮刀、独特设计、提高刀片使用寿命;
3、视觉对准系统;
4、平台 UVW 自动校正系统;
5、PCB 夹持及支撑装置:
5.1、磁性顶针;
5.2、PCB 侧边柔性夹紧装置，保证 PCB 夹持时不会产生弯曲变形;
5.3、Z 向压板;
5.4、强力真空吸;
5.5、柔性自动顶针(选配);
6、数控导轨调整运输宽度及运输速度;
7、干、湿、抽真空三种可编程，可任意组合的钢网清洁系统;
8、工业控制型电脑,Windows 7 中英版界面操作系统;
9、智能软件诊断系统;
10、支持 2D、SPI 联机、SPC 软件功能;
11、标准 SMEMA 连机接口。

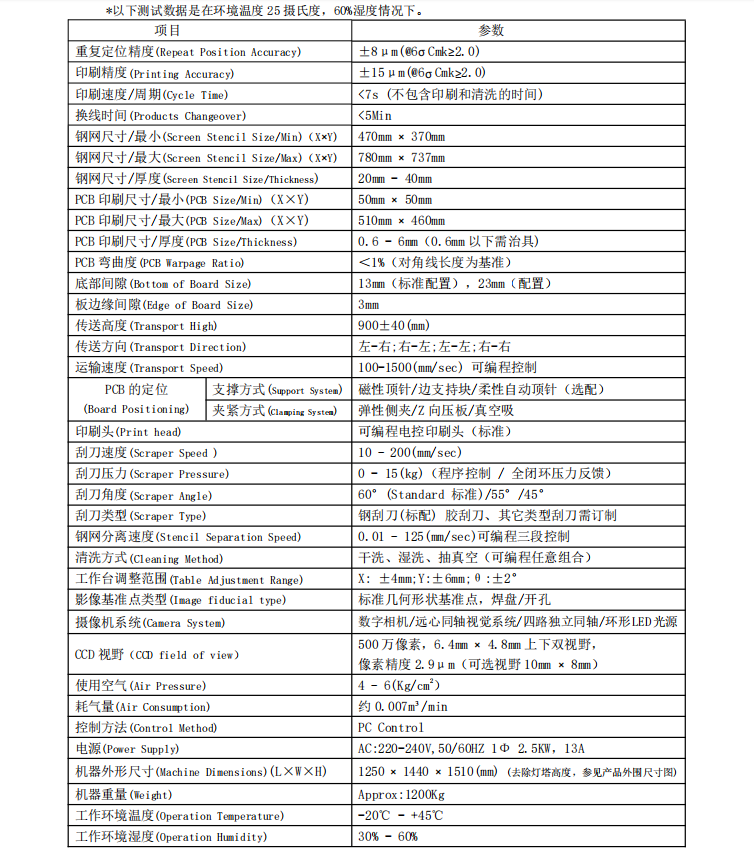

规格参数
资料添加整理中...
